在管道系統的設計中，除了對靜態載荷進行校核設計，也需要對介質不穩定性產生的沖擊載荷進行設計。詳細分析與計算見配管設計參考書《管道應力分析與工程應用》的詳細講述。

1. 壓力管道系統沖擊載荷的計算

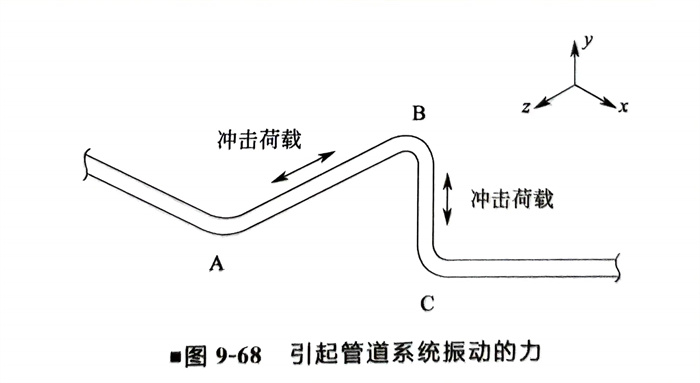

  如圖9-68所示，管道系統的每段管子都可能承受潛在沖擊載荷的作用。流體產生的沖擊載荷存在于管道的軸線方向，作用在管道方向發生變化的位置。圖9-68所示系統，沖擊荷載會作用在A-B和B-C管道軸線上。

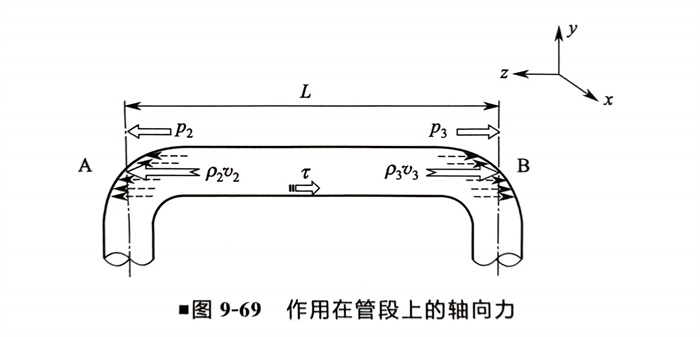

  在計算中，假設介質是在固定住的管道中流動(v1)，不考慮管道本身振動的影響，作用在管道上的流體載荷計算見圖9-69所示：

  因?yàn)锳-B管段是x向，那么流體載荷就只有z方向存在，流體的壓力、溫度、流速和密度等邊界條件均已知。主要有壓力推力和動量力兩個力作用在管段兩端的彎頭上，還有流體和管壁之間的總摩擦力，計算如下。

  壓力推力：Fp=pA

  質量流量（體積流量）等于流速乘以介質流過的截面積：m=pAv

  動量力（質量流量乘以流速）：FM=mv=pAv2

  摩擦力：FF=TπDL

  式中，m是質量流量；p是管內流體壓力；是管內流體介質密度；v是管內流體流d速；τ是單位面積的摩擦剪應力；L是管段長度；D是管道內表面截面的直徑。

  動量力作用在管道的彎頭上，內壓推力也一樣，所以管端推力就是這兩者之和。那么針對A-B管段，假設流體從A流向B，產生的沖擊力就可以用下式進行計算：

  Fx=p2A+P2v2A-p3A-p3v/3A-τL?4πA

  因?yàn)橹挥兴矐B(tài)流體會產生沖擊載荷，摩擦力通常被忽略，因?yàn)樗钦w流量產生的。在處理壓力波時，動量這項也常常被忽略。

2. 壓力管道兩相流液擊力的計算

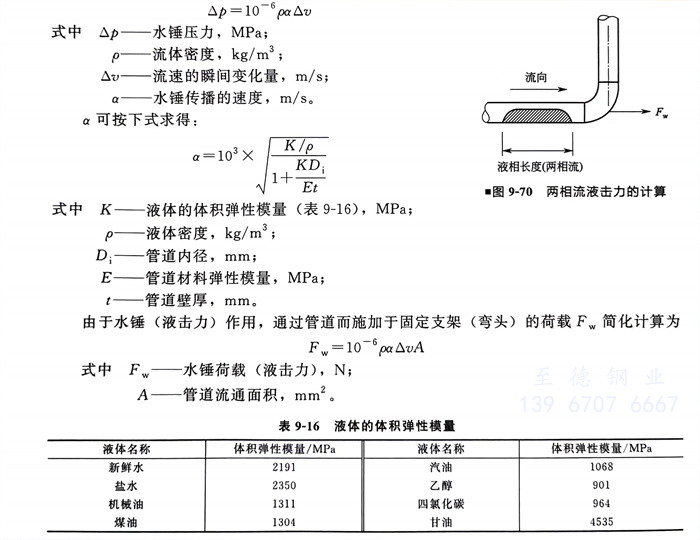

  如圖9-70所示，壓力管道兩相流液擊力（水錘力）的計算如下：

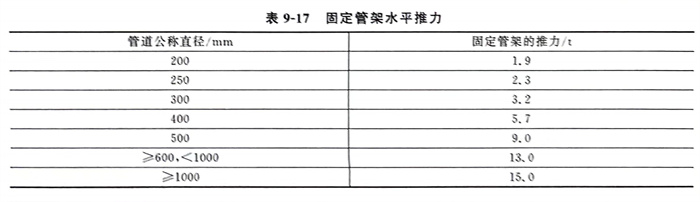

  對于火炬管道的液擊力，可參照SH 3009《石油化工可燃性氣體排放系統設計規范》設計。有凝結液的可燃性氣體排放管道對固定管架的水平推力取值，不應小于表9-17的數值。當固定管架上有幾根有凝結液的可燃性氣體排放管道時，水平推力的作用點應分別考慮，推力值不應疊加。
